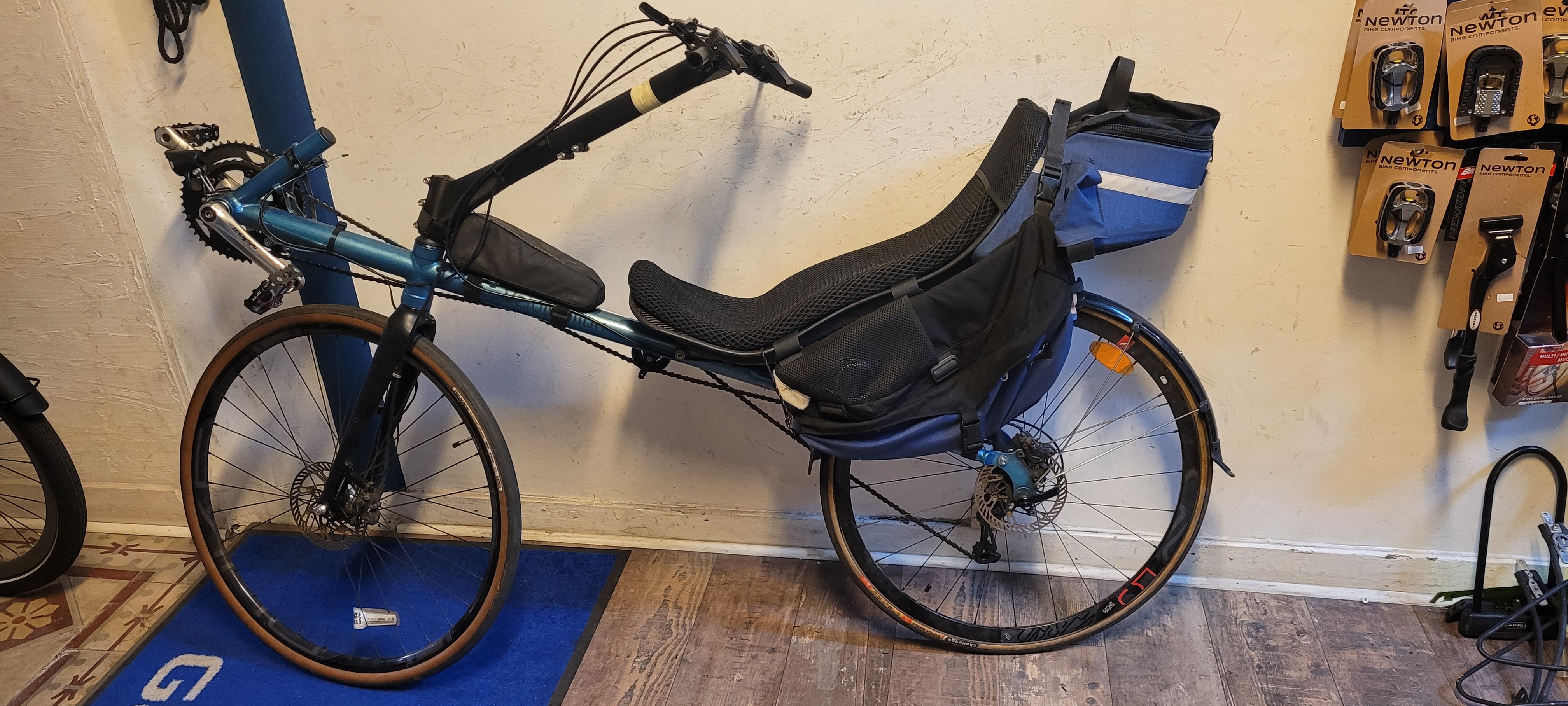

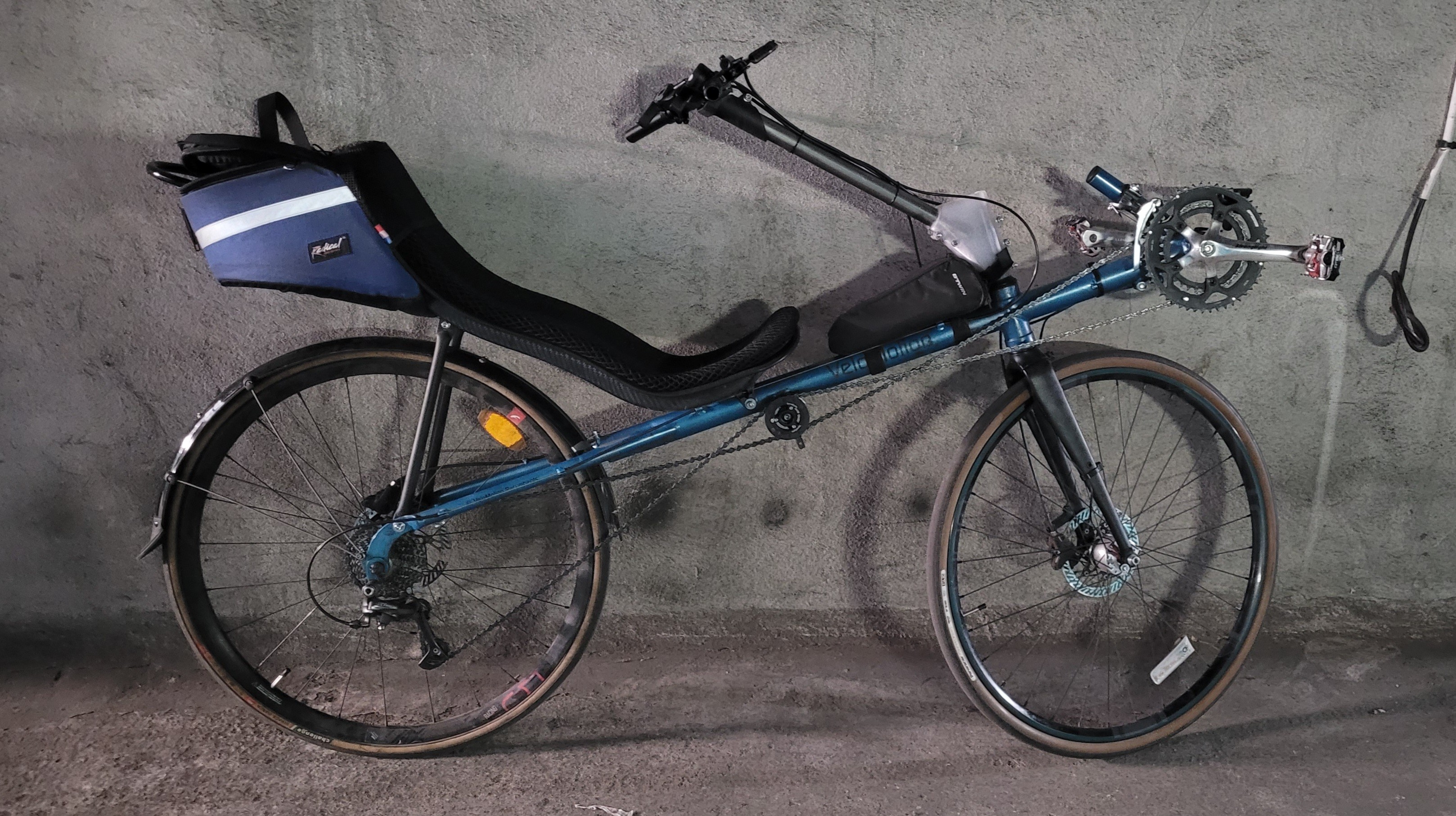

Plus je teste ce guidon fait maison plus je l'aime. Beaucoup plus fluide dans le trafic en seulement 3 jours de boulot dodo relativement court [3min de vélo aller].
Je me demande même si je vais remplacer le tube acier par un tube carbone.
Plus léger en poids mais bien plus lourd à porter. Le tube acier c'est de la récupération d'un projet tombé aux oubliettes.
#diy #recumbent #recumbentbicycle #3dprinting #velohorizontal #velocouche #upcycle #looseweight

Quelques soucis entre mon imprimante et un PETG-CF20, j'ai réalisé ce banc d'essai en attendant. Avant de la potence en PETG clair, partiellement cassé en serrant le tube acier de 30×1.5×465 [trainant à la cave].
1: raccourcir le tube acier de 3cm à 5cm pour l'accès
2: pas aussi flex que le proto d'avant, je vais me passer d'epoxy. Avec un petg cf ça va le faire
3: serrage tube à revoir.
#recumbent #RecumbentBike #recumbentbicycle #3dprinting #diy #velocouche #velohorizontal #velomotion

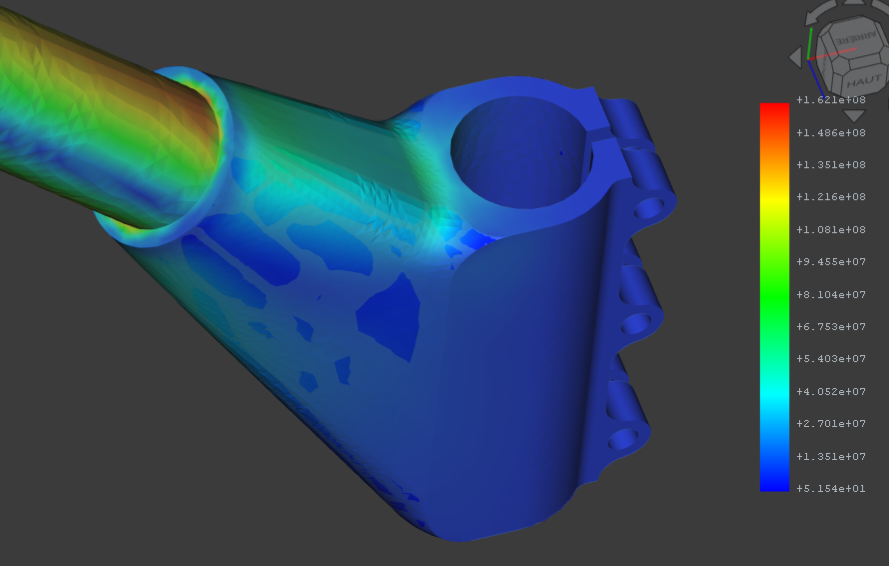

Les premiers calculs confirment :
- rigidité tout PETG [potence et tube] ridicule. 10kg sur le guidon (~60cm) celui-ci s'affaissera de ~3cm.
- tenue sans strat possible avec 0 marge. 50kg sur le guidon, ~35-40Mpa (pour 50, print parfait). Si souvent donc, cassera en fatigue courte.
Illustration pour 100kg, 75-80Mpa [faux pas de courbe plastique] dans la zone qui m'intéresse. 160 zone carbone epoxy.
Maintenant comment

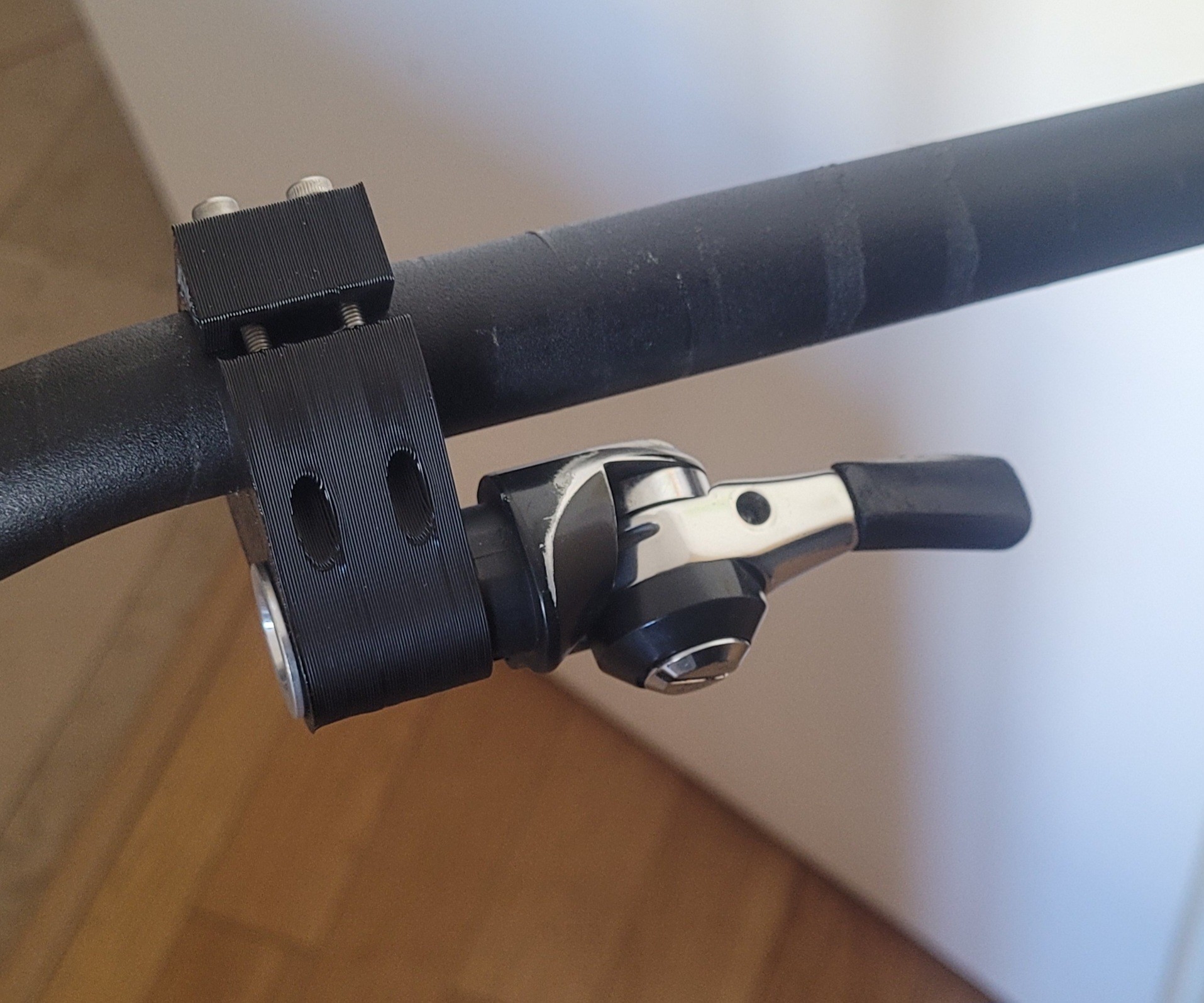

Prototype d'adaptateur sélecteur bout de guidon cintre route vers cintre plat.
Paul est "un peu" cher et je n'aime pas les répliques chinoises.
#mechdesign #bike #bicycle #recumbent #RecumbentBike #recumbentbikes #velohorizontal #velocouche #mecanovelo #mecaniquevelo #3dprinting #freecad

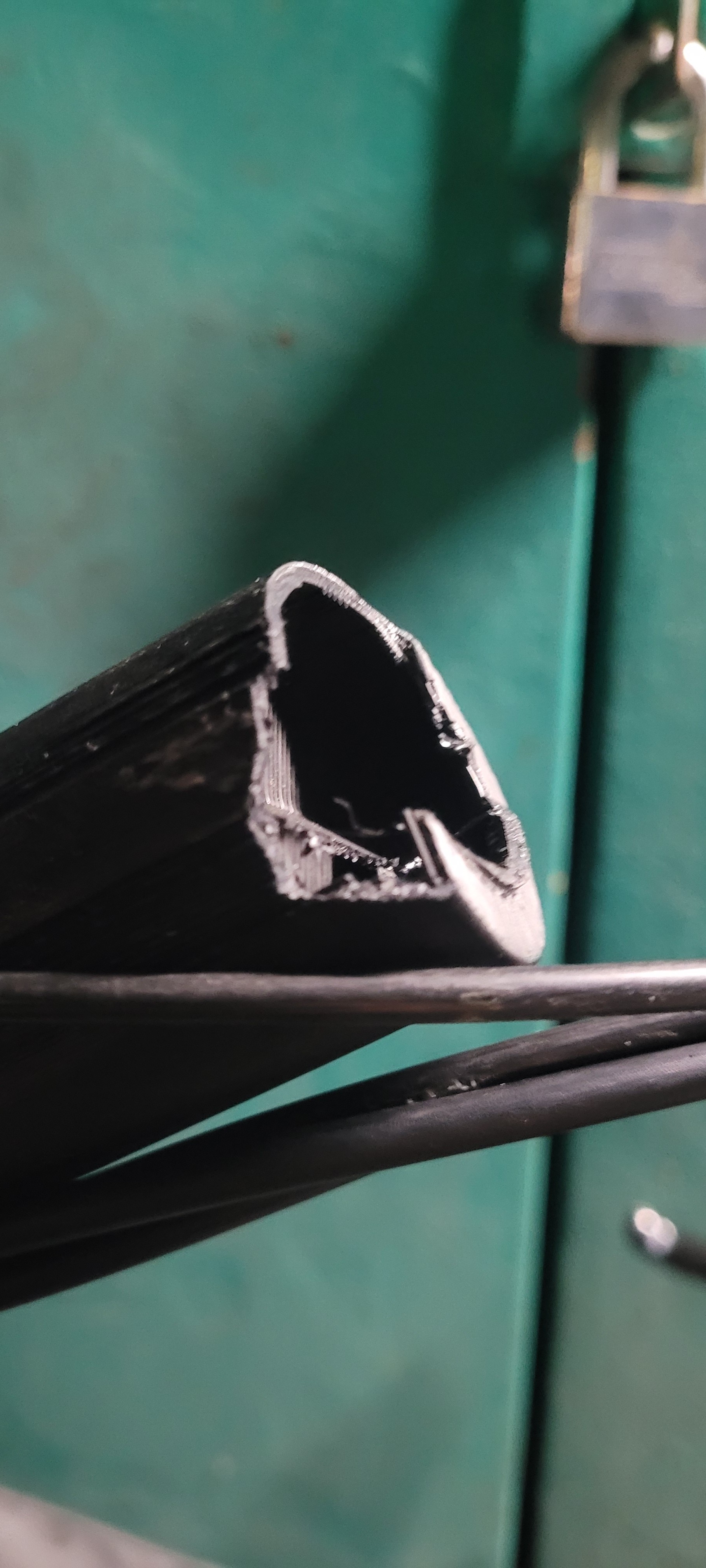

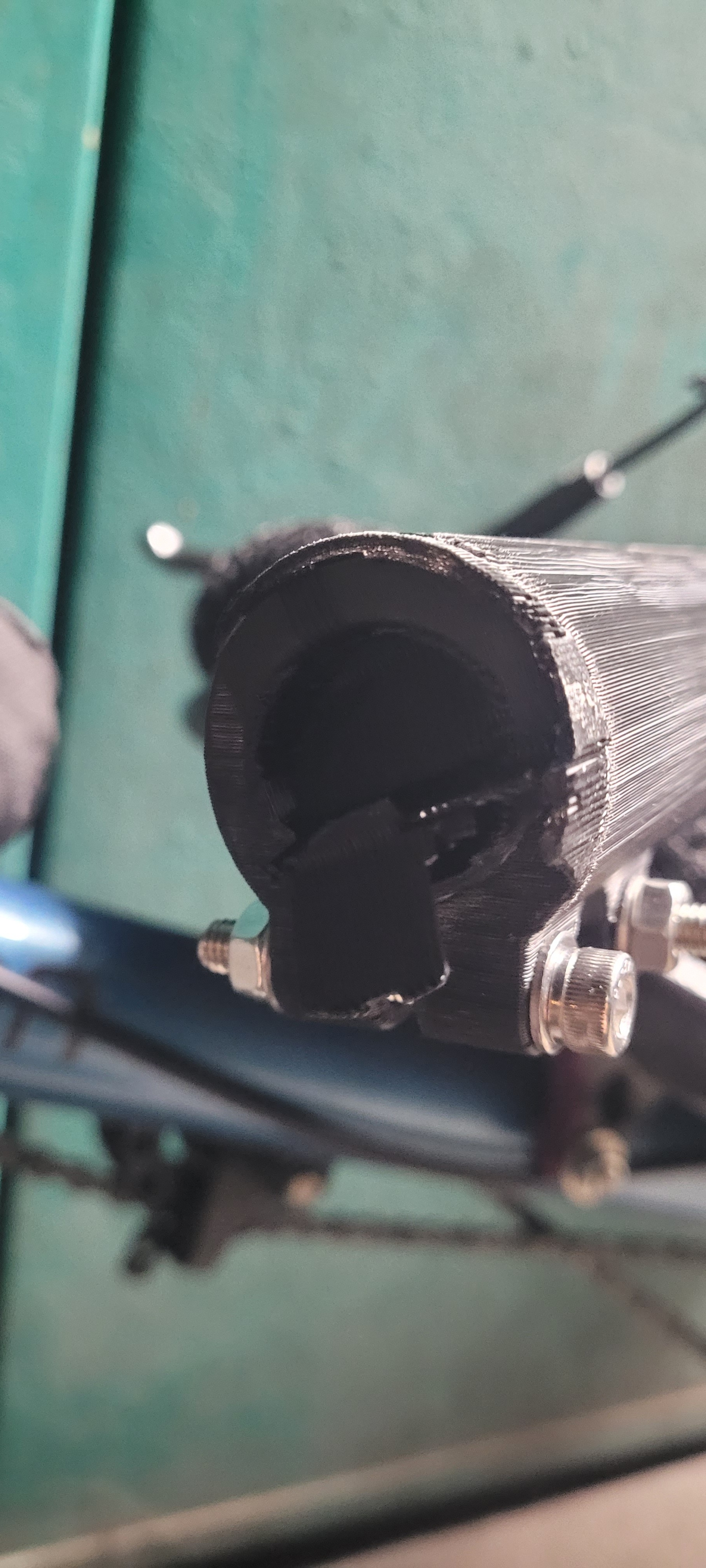

Test de position: OK.
Test fonctionnel:
- manque clairement de rigidité en PLA et si peu rempli.
- une montée de rampe et crack.
-> position ok.
La prochaine sera faite de PETG-CF avec plus de parois [au moins 8 en buse de 0.6], remplissage à 25%.
Stratifié de carbone epoxy pour la rigidité latérale et verticale.
Tube central d'au moins 30mm extérieur.
Probablement quelques calcul sous Calculix à l'aide de FREECAD
#3dprinting #recumbent #velohorizontal #test #mechdesign #freecad #prusa

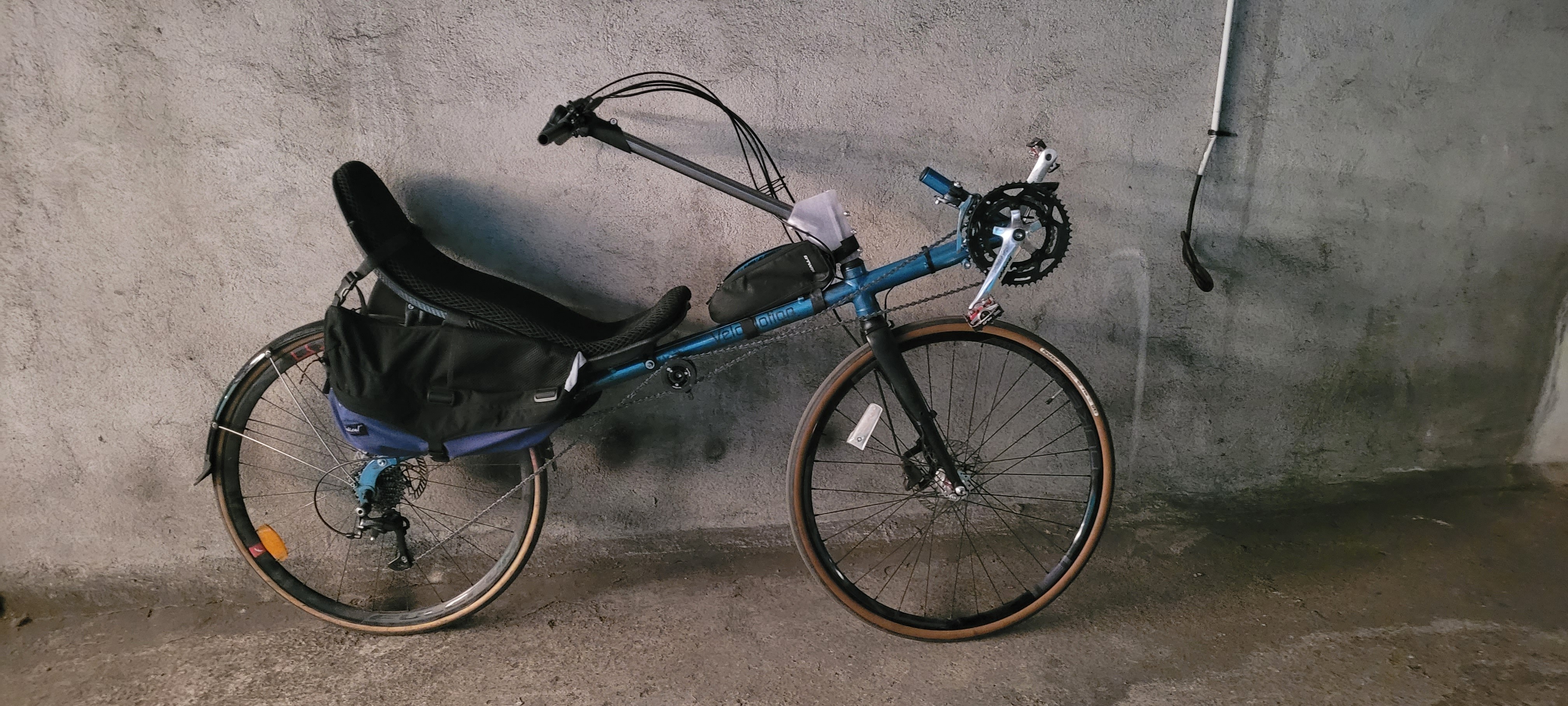

Assemblage potence proto pour mon couché.
PLA noir imprimé sur Prusa Mini.
La finale sera deux extrémité PETG-CF et un tube carbone au milieu.
Encore entrain d'ajuster la position.
#3dprinting #prusa #mecanovelo #velocouches #velohorizontal #mechanic #mechdesign

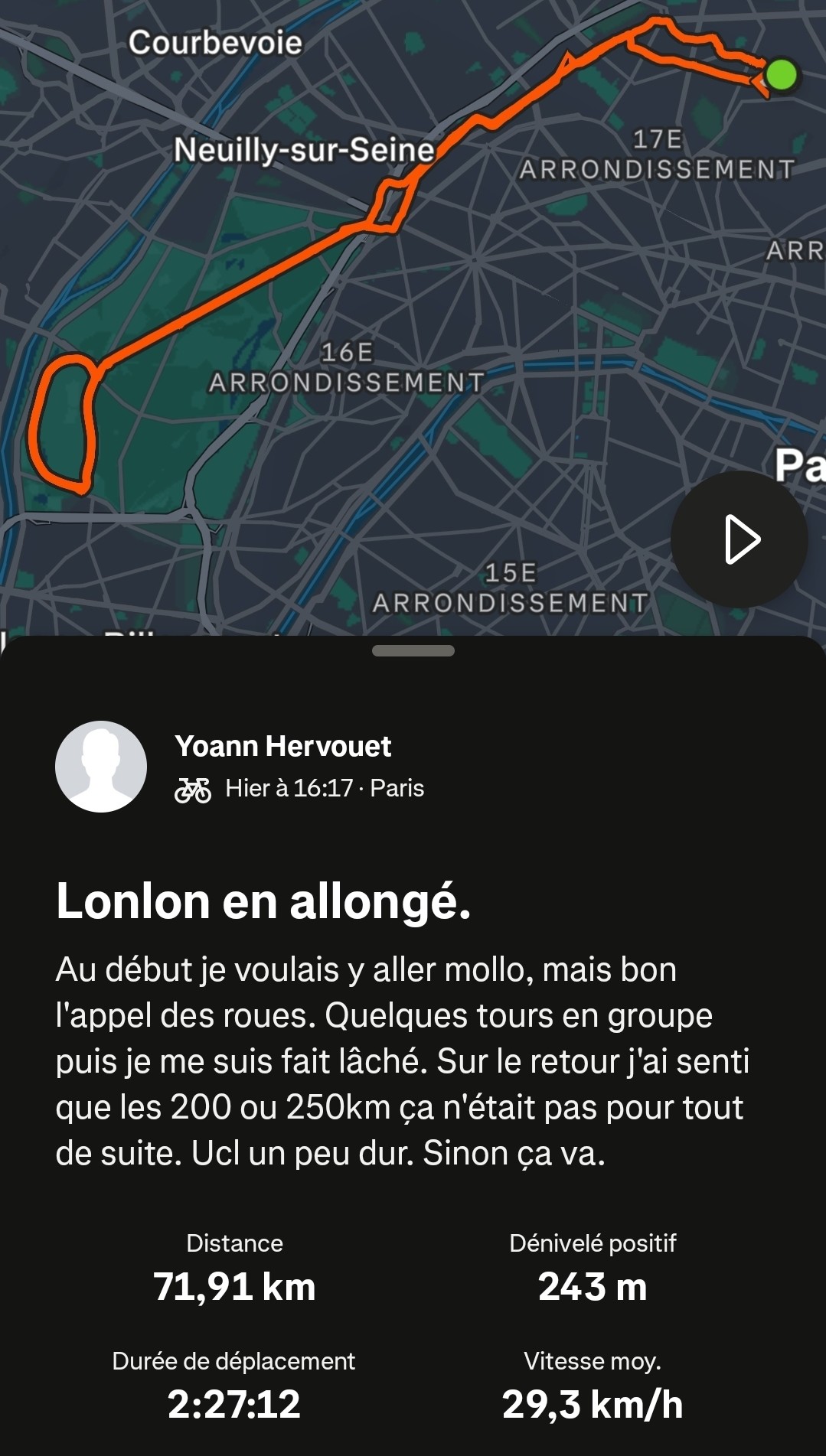

Hier c'était sortie Longchamp en couché.
70km dont quelques tours à bien tourner dans des groupes.
#velohorizontal #velocouche #velocouches #cycling #cyclisme #cyclistes #training

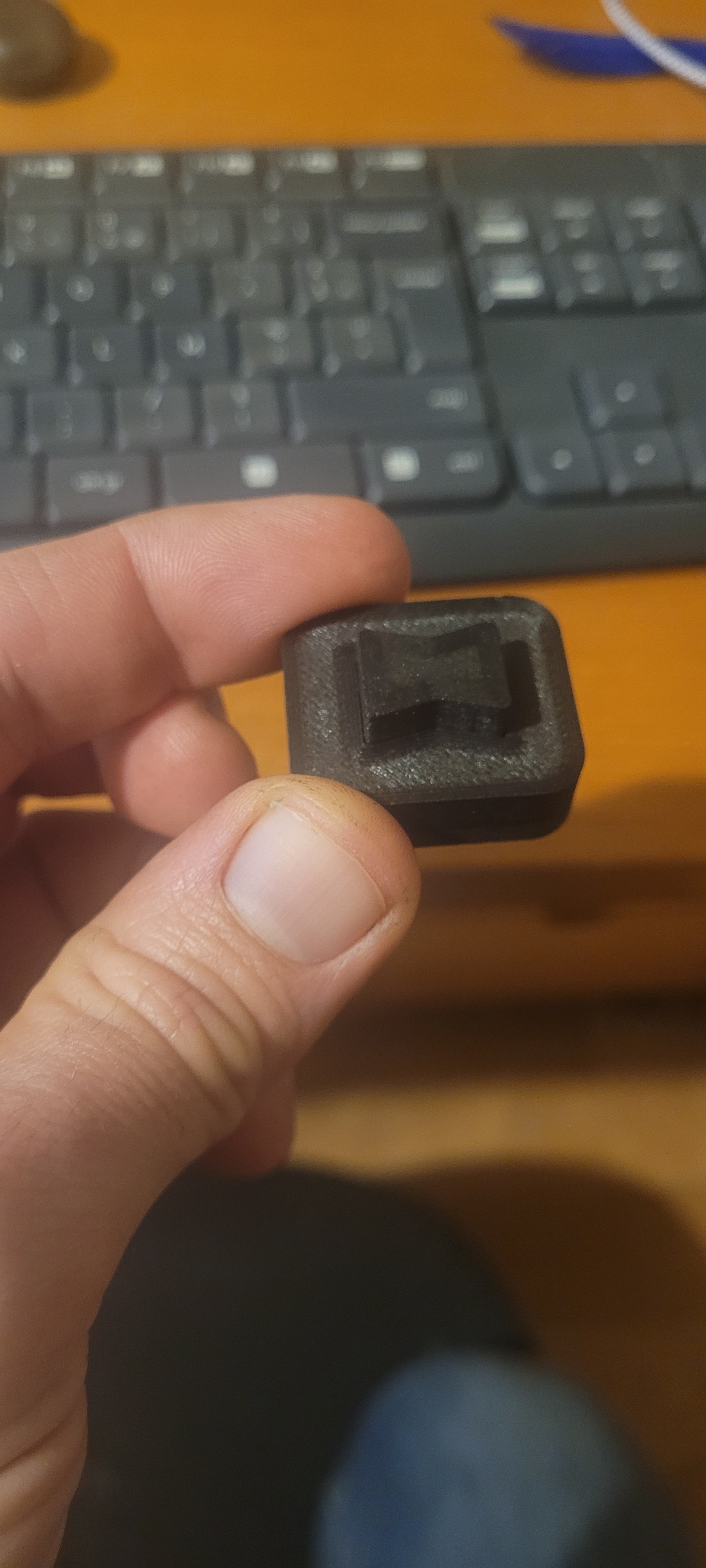

Test interférence queue d'arronde sur PETG-CF10 pour la potence aero de mon couché que je suis entrain de concevoir. Ma prusa Mini étant par définition limitée en taille.
#prusa #prusamini #3dprinting #petg #recumbent #velohorizontal #velocouche #cycling #design #testing

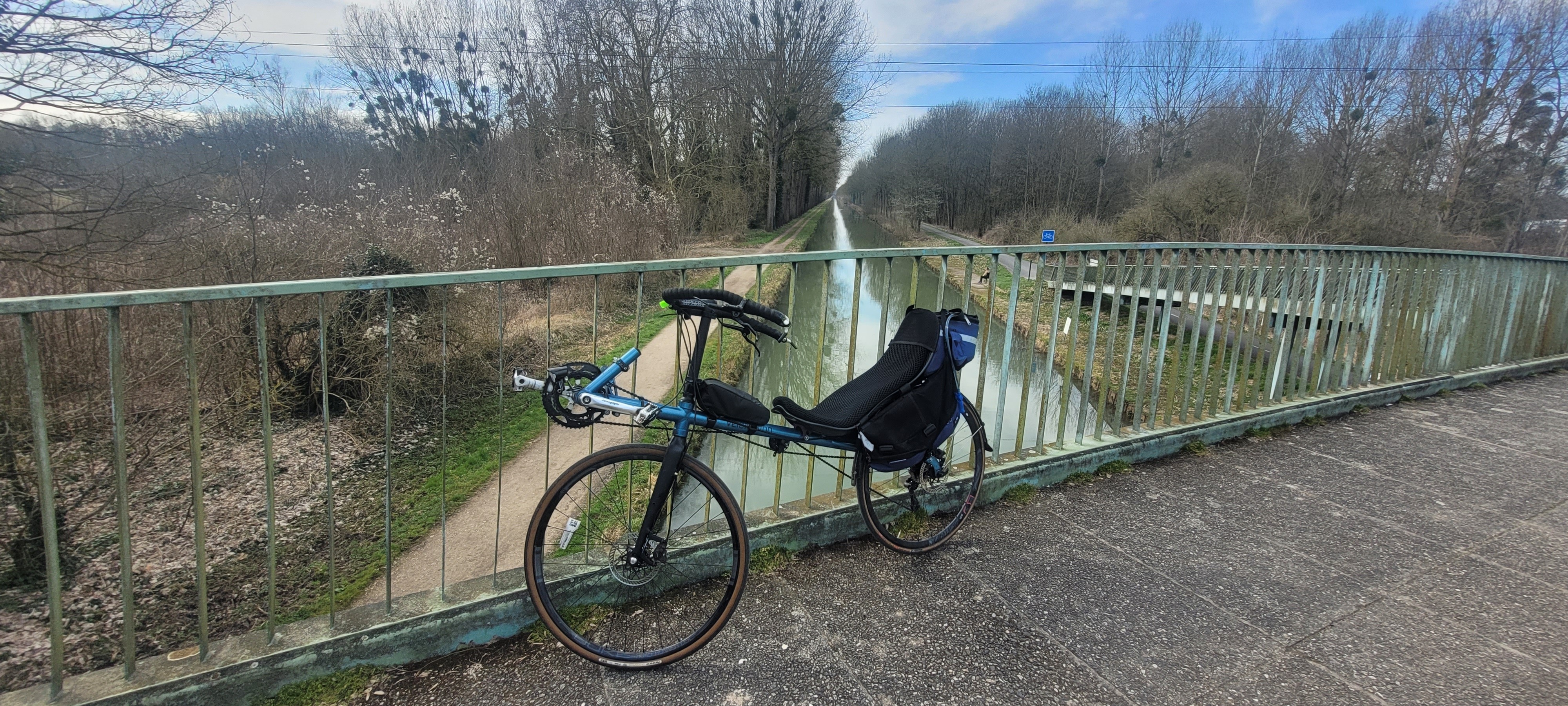

Hier sortie en velocouché le long du canal de l'Ourcq.
55km.
Ça fait du bien de voir le soleil.
#vélo #bike #recumbent #cycling #cyclisme #velocouche #velohorizontal #veloparis #veloidf
